UPS不間斷電源 EA990系列 150-600kVA

EA990系列 150-600kVA UPS產品的基本介紹

EA990系列是易事特推出的采用全數字化控制技術設計的三進三出高端UPS電源。單機最大可擴容到600kVA；整機布局設計打破傳統塔式機器設計思維，完全采用先進的模塊化設計理念，既保證了布局的緊湊性，又提高了系統的可靠性。此系列產品電氣性能優異，軟硬件保護功能完善，能適應不同的電網環境，可以為各種負載提供安全可靠的電源保障。EA990系列 UPS采用大屏幕觸摸屏LCD設計及菜單式架構，通過LCD可以監控UPS的各種信息，使所有操作一目了然。

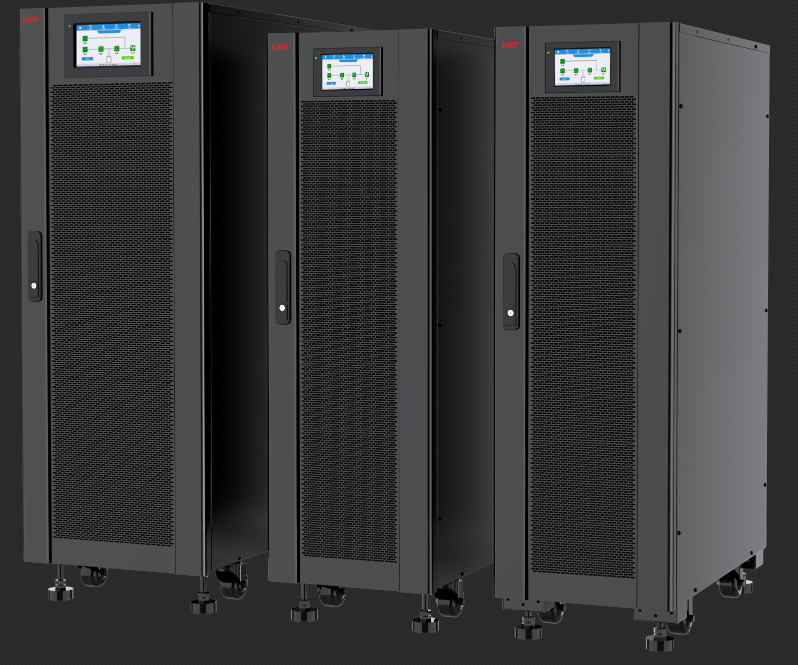

圖 1

產品圖片

功率范圍：

150kVA - 600kVA

應用領域：

數據處理中心、計算機機房、電信、金融、證券、交通、稅務、醫療、工業自動化

一、EA990系列 150-600kVA UPS產品的工作原理

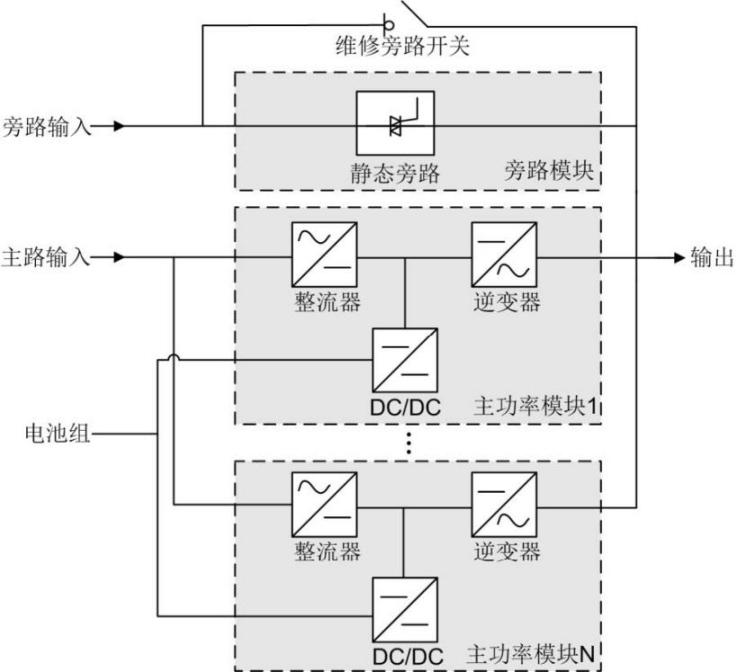

EA990系列屬于在線式產品，采用智能化技術，易維護，易擴容。采用DSP（Digital Signal Processing ）智能控制，通過高頻開關技術，將輸入變換為純凈的、高質量的正弦波輸出。其原理框圖如圖所示。

 原理框圖

圖 2

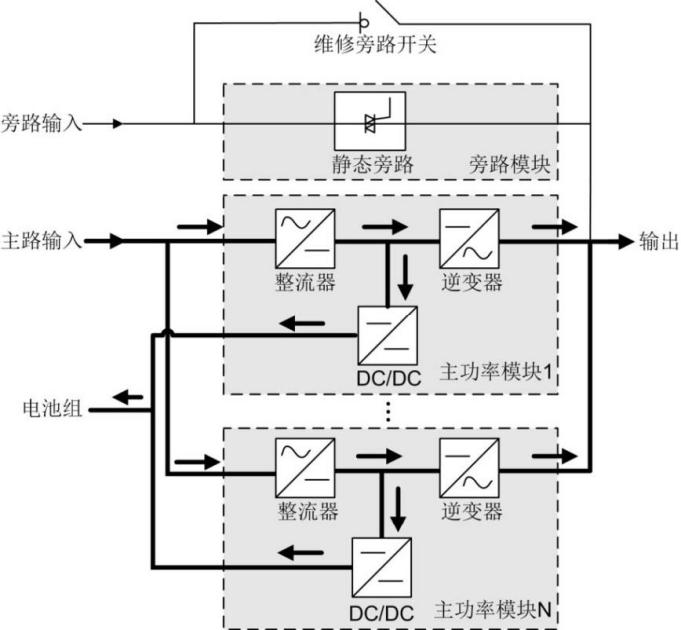

1.1主路模式

UPS 正常工作模式，AC 輸入經過整流器整流，由AC 變換成DC，再經逆變器逆變，由DC 變換成AC 輸出。經由兩級變換以后，能得到精度和質量都較好的輸出電壓，可以防止輸入諧波、毛刺、電壓瞬變等干擾影響負載，工作原理如圖所示。

主路模式原理框圖

圖 3

1.2旁路模式

UPS 偵測到功率器件過溫、過載或者其它會關閉逆變器的故障，會自動轉到旁路。旁路電源會直接給負載提供能量，旁路模式下負載供電質量不受UPS 保護，容易受到停電、AC 電壓波形或頻率異常等異常狀況的影響。旁路模式工作原理如圖所示。

旁路模式原理框圖

圖 4

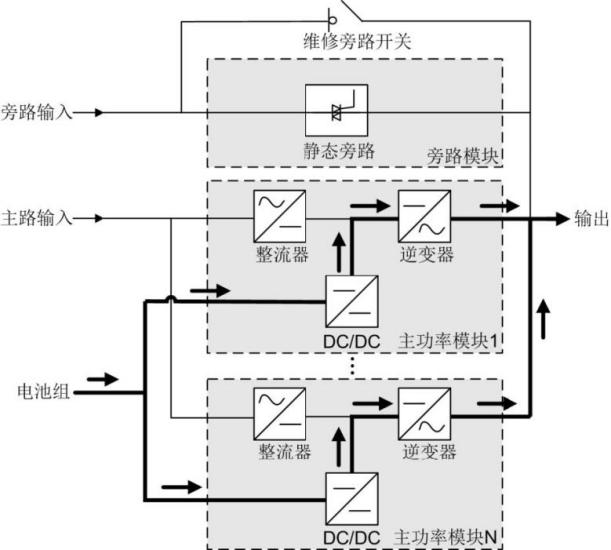

1.3電池模式

當整流器AC 輸入發生異常時，UPS 轉電池模式工作，此時功率器件從電池獲取能量，經逆變器變換成AC 以后輸出。電池模式工作原理如圖所示。

電池模式原理框圖

圖 5

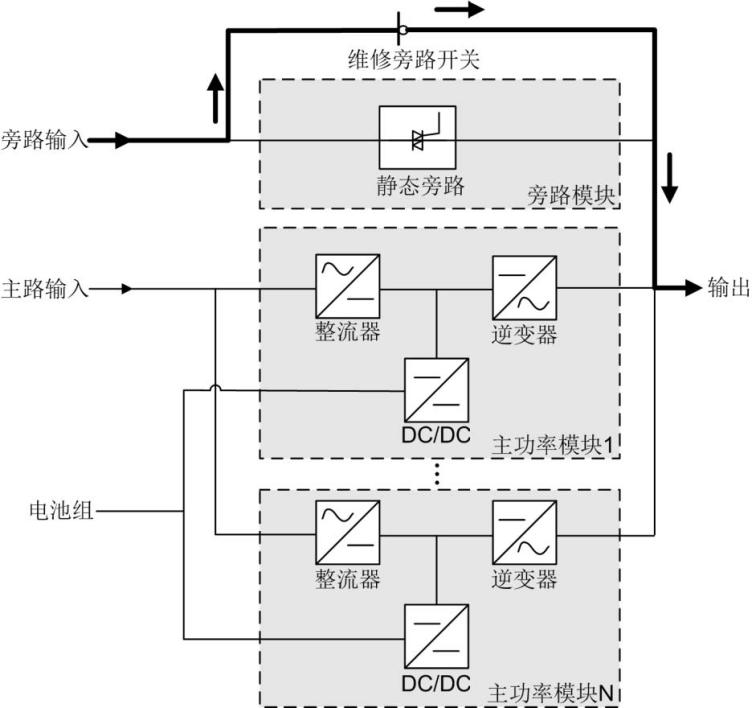

1.4維修旁路模式

UPS 工作在維修旁路模式時，電流流經維修旁路線路，不再從主功率和旁路模塊通過，此時可對機柜內部線路進行維護，維修旁路模式的工作原理如圖所示。

 維修旁路模式原理框圖

圖 6

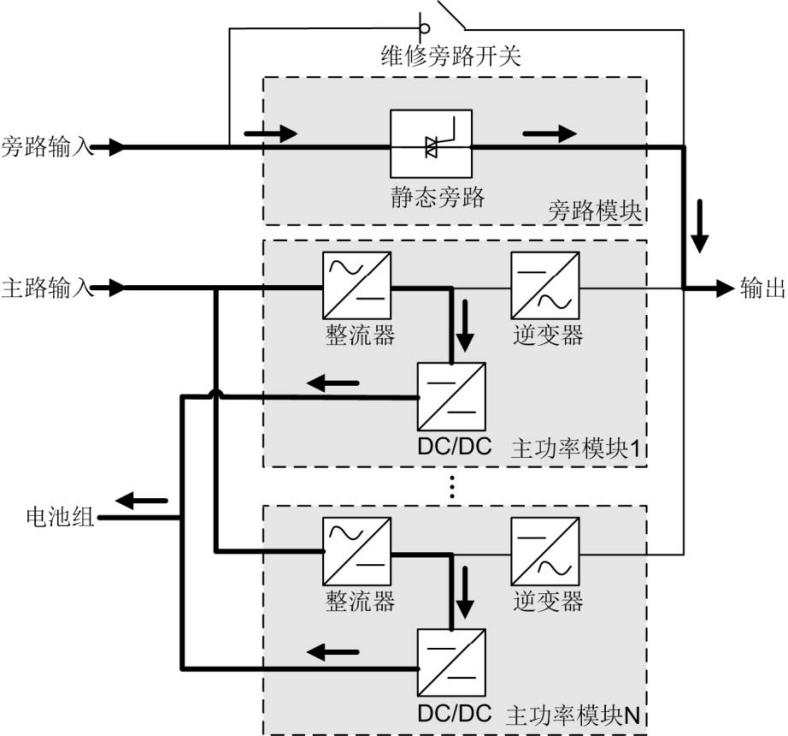

1.5 ECO 模式

ECO（Energy Control Operation ）模式是UPS 省電運行模式，這種模式可通過LCD 或WEB 界面設置。在ECO 模式時，當旁路源電壓處于ECO 電壓范圍內時，靜態旁路開關導通，此時旁路供電，逆變器處于待機狀態（需完成手動開機，確保逆變器處于待機狀態，確保能量流圖已經流到逆變器模塊部分）。當旁路源電壓不在ECO 電壓范圍內時，負載將由旁路轉向逆變供電。無論是旁路還是逆變供電，整流器都將處于開啟狀態并通過充電器為電池充電。這種工作模式，可以獲得更高的效率。ECO 模式的工作原理如圖所示。

 ECO 模式原理框圖

圖 7

二、EA990系列 150-600kVA UPS產品的特點

2.1極高可用性設計

全面的智能化設計，關鍵部件均支持快速維護

傳統大型UPS供電系統為了避免中途擴容所帶來的斷電風險，往往采用一步到位的建設模式。這不僅使建設初期的投資大大增加，而且導致供電系統長時間運行在低效率。

EA990 采用智能化設計，避免了傳統UPS系統停機擴容的弊端，實現系統平滑升級擴容。機房供電系統建設實現按需擴容，有效減少客戶初期投資與運營成本。

平均維護時間大幅縮短，有效提升可用性

可用性為系統開始一項任務時處于可工作或可使用狀態的概率，一般與MTBF(平均故障間隔時間和)和MTTR( 平均無故障時間)相關，即MTBF越大，系統可用性越高，MTTR 越小，系統可用性越高。

可快速插拔設計大幅降低了系統的故障修復時間，有效改善了系統可用性。經過培訓的工程師即可進行故障模塊更換，使系統快速恢復正常。避免了傳統U P S 停機、分析、修復的冗長過程，系統的修復時間可以縮短至10分鐘以內。

2.2 96%超高運行效率

低負載下保持高效率，最常用負載率段即效率最高段

由于冗余配置(為保障供電可靠性UPS系統一般采用并機或雙母線配置)與過度配置(系統規劃可能考慮3-5年的擴容需求)等原因，傳統數據中心中UPS系統長期運行在10%-40%的低負載率下，實際運行效率遠遠低于宣稱效率，由UPS導致的電力損耗一般可達到整個數據中心電力損耗的6%-10% 。

EA990在低負載下保持高效率，保障客戶UPS在20%-40%的低負載率段也可高效運行。40%負載率下可保持96%的高效率；20%負載率下可保持95%的高效率。

智能休眠設計，保障極低負載率時UPS系統高效運行

極低負載率（10%-15%）時，EA990可以通過啟動智能休眠，使部分模塊進入待機狀態，提升系統負載率至最佳范圍，從而改善運行效率。即使休眠之后，EA990系統仍會至少一個模塊的冗余，并在系統負載增加時立即喚醒休眠模塊，確保系統安全可靠。

ECO 模式效率可以達到99%以上，獲取極致節能效果

在電網較好地區，可以通過啟用ECO 功能，將運行效率提升至98%以上，節約能耗開支。ECO 模式下，負載默認由旁路供電（旁路輸入許可范圍可設置），同時逆變處于待機狀態。當市電異常時，EA990可快速切回逆變模式，保障負載供電質量。

2.3優異的易用性

占地面積小，工程界面友好：

 單柜功率密度最高可達600kVA ，節約占地面積50% 完全前維護設計，操作簡便

智能電池管理，有效延長電池壽命：智能均浮充轉換與溫度補償可使能電池休眠，避免長期浮充縮短電池壽命電池健康度自動檢測，在失效前可發出預警電池節數30-46節可調，易于維護

低諧波及高功率因數，有效降低配電系統投資：THDi<3% & PF>0.99減少對電網的諧波污染軟啟動技術可提升油機配比至1:1.1

2.4完善的可靠性保障

完善的冗余設計

 能源控制單元、通訊總線等均采用冗余設計風扇采用容錯設計，單個風扇故障仍可帶載50%，兩個風扇故障可帶載30%

優異的電網適應性

 寬電壓輸入范圍：138-485Vac，305V-485V 可支持滿載，138-305V 線性降額至40%負載6kV/5kA的防雷設計，有效降低雷擊失效率

優異的環境適應性

 40℃可滿載工作，充電容量等也不降額三防漆加強涂覆，適應粉塵、鹽霧等惡劣環境

三、EA990系列 150-600kVA UPS產品的技術參數
