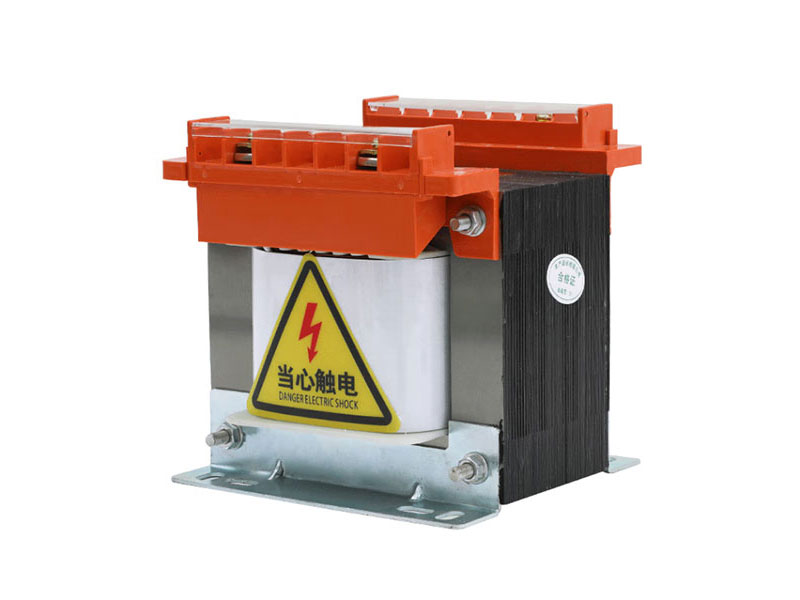

DG單相隔離變壓器
- 產品別名:隔離變壓器
- 可選型號:DG
- 產品價格:點擊查看最新價格
- 實用場景:DG系列單相干式隔離變壓器廣泛適用于交流 50/60HZ ，輸入和輸出電壓不超過 1000V 的機房、醫院、工廠、通信基站等各種供電場合。
產品詳情
產品概述
DG系列單相隔離變壓器是種安全、保護隔離變壓器。本公司采用先進的制作工藝，并有進口繞線機和全套真空壓力浸漆設備，繞組采用脫胎整列繞制方法，變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級，產品符合VI)E0550、IEC439、JB5555、GB5226等國際和國家標準。
DG系列單相干式隔離變壓器廣泛適用于交流 50/60HZ ，輸入和輸出電壓不超過 1000V 的機房、醫院、工廠、通信基站等各種供電場合。產品的各種輸入和輸出電壓、聯接組別、抽頭線組容量的分配，均可根據用戶的要求進行精心的設計與制造。
主要作用
1. 隔離靜電
2. 隔離負載漏電干擾電流
3. 輸入輸出1：1電氣隔離
4. 克服中心點漂移，改善供電不平衡
5 .防浪涌沖擊及濾波功能
6. 輸出安全電壓，防止漏電開關跳閘斷電
技術參數
| 名稱 | 單相干式隔離變壓器（F級） |
| 型號 | DG（1一100KVA） |
| 輸出 | 0-1000V可選擇（客戶指定） |
| 溫升 | 155攝氏度（含環境溫度） |
| 耐壓 | 3000V無擊穿 |
| 噪音 | < 60db(一米以外) |
使用環境
|
1、 環境溫度：-15℃—+40℃ 2、 海拔高度：<1000m 3 、相對濕度：<90% 4、 安裝場所無嚴重影響變壓器絕緣的氣體蒸汽、化學沉積、灰塵、污垢及其它爆炸和腐蝕性介質。 5 、凡不符合上述規定的特殊使用條件，應由使用單位和我廠協商確定。 |
技術特征
|
1、輸入電壓：額定電壓±10% 2、輸出電壓：額定電壓+5%（容載） 3、效率：≥95% 4、波形失真：無附加波形失真 5、功能：具有輸入電壓、輸出電壓、電流等指示 6、保護：具有過流保護 7、可長期連續長期無人值守工作 8、絕緣電阻：≥50MΩ 9、電氣強度：工頻正弦電壓2000V歷時一分鐘無擊穿及閃絡現象 10、過載能力：二倍的額定電流，維持一分鐘。 |
型號規格
| 容量(KVA) |
外形尺寸 長×寬×高 | 安裝尺寸 |
外殼尺寸 長×寬×高 | 凈重(Kg) |
| DG-1 | 150×150×145 | 130×125 | 250×250×245 | 8 |
| DG-2 | 192×205×210 | 150×165 | 292×305×310 | 14 |
| DG-3 | 192×225×220 | 175×165 | 292×325×320 | 22 |
| DG-4 | 230×230×250 | 170×203 | 330×330×350 | 27 |
| DG-5 | 230×250×250 | 190×203 | 380×400×400 | 31 |
| DG-8 | 290×245×305 | 160×252 | 440×395×455 | 40 |
| DG-10 | 290×260×305 | 175×252 | 440×410×455 | 45 |
| DG-15 | 360×270×450 | 130×265 | 510×420×600 | 65 |
| DG-20 | 360×290×450 | 155×265 | 510×440×600 | 80 |
| DG-25 | 380×290×500 | 160×270 | 530×440×650 | 100 |
| DG-30 | 400×300×500 | 165×270 | 550×450×650 | 120 |
| DG-40 | 450×320×550 | 175×290 | 600×470×700 | 160 |
| DG-50 | 500×330×600 | 190×320 | 650×480×750 | 210 |
