干式變壓器常見的電阻測試和接線的方法

變壓器是變換交流電壓、電流和阻抗的器件，當初級線圈中通有交流電流時，鐵芯（或磁芯）中便產生交流磁通，使次級線圈中感應出電壓（或電流）。變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。在發電機中，不管是線圈運動通過磁場或磁場運動通過固定線圈，均能在線圈中感應電勢，此兩種情況，磁通的值均不變，但與線圈相交鏈的磁通數量卻有變動，這是互感應的原理。變壓器就是一種利用電磁互感應，變換電壓，電流和阻抗的器件。

在變壓器正常使用中首先要進行電阻的測試，然后是接線安裝。

    干式變壓器直流電阻測試儀的注意事項

    在測量過程中，除要嚴格遵守電氣安全規程和設備試驗規程外，還要特別注意：

    1、在線圈溫度穩定的情況下進行測量，要求變壓器油箱上、下部的溫度之差不超過３℃；

    2、由于變壓器線圈存有電感，測量時的充電電流不太穩定，一定要在電流穩定后再計數，必要時需采取縮短充電時間的措施

    3、盡量減少試驗回路中的導線接觸電阻，運行中的變壓器分接頭常受油膜等污物的影響使其接觸不良，一般需切換數次后再測量，以免造成判別錯誤。

    4、測量變壓器低壓側時，所有人員應與高壓側保持適當安全距離。

    5、儀器在運輸、儲存及工作中應避免強烈震動、陽光直射和磁場的影響，存放保管儀器時，應注意環境溫度和濕度，應放在干燥、通風、無腐蝕氣體的地方為宜，不得受潮、雨淋、暴曬，使用時輕拿、輕放，不得跌落。

    變壓器的接線方法：

    1、短接變壓器的“輸入”與“輸出”接線端子用兆歐表測試其與地線的絕緣電阻。1000V兆歐表測量時，阻值大于2M歐姆。

    2、變壓器輸入、輸出電源線截面配線應滿足其電流值大小的要求;按照2-2.5A/min2電流密度配置為宜。

    3、輸入、輸出三相電源線應按變壓器接線板母線顏色黃、綠、紅分別接A相、B相、C相，零線應與變壓器壓器中性零線相接，接地線、變壓器外殼以及變壓器中心點相連接.平常我們說的地線與零線都是從變壓器中性點引出的。(如變壓器有機箱應與箱體地線標志對應相連接)。檢查輸入輸出線，確認正確無誤。

    4、先空載通電，觀察測試輸入輸出電壓符合要求。同時觀察機器內部是否有異響、打火、異味等非正常現象，若有異常，請立即斷開輸入電源。

    5、當空載測試完成且正常后，方可接入負載。

電阻測試完成后才能盡心變壓器的接線方法，正常使用的話一定要按照以上的步驟來做。
產品推薦：

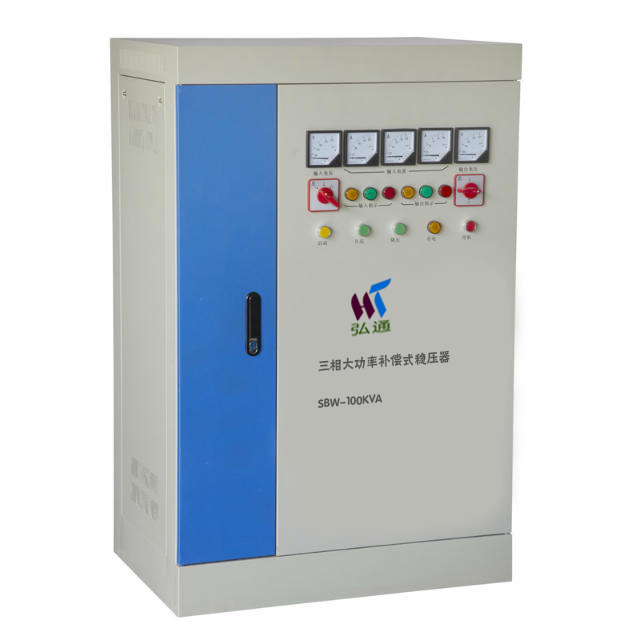

定制干式變壓器
